一、 HG5系列丝网除沫器型式、机构与安装说明

HG5系列丝网除沫器型式：

1、升气管型（HG5-1404-81）丝网除沫器的网块安装在设备顶部升气管下端。

2、缩径型（HG5-1405-81）当设计的丝网除沫器的网块直径小于设备筒体直径时，需要另外加一短节安装网块。

3、全径型（HG5-1406-81）设计的丝网除沫器的网块直径等于设备筒体直径时，网块直接安装在筒体内。

HG5丝网除沫器的网块结构有两种：盘型网块和条形网块：

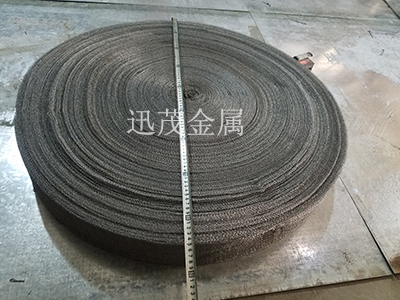

1、盘型网块：用丝网卷制成所需直径的网块，网块的厚度等于死亡的宽度规格，这种网块充分利用了丝网材料，没有边角料损耗。但是卷制时要求各圈必须卷的密度一致，不然容易产生短路，影响除沫效果。盘形网块不宜手工制作，应该用机械卷制，以保证卷制的质量。盘形网块仅适用于较小直径的丝网除沫器，本标准产品用于Dg300-600mm。

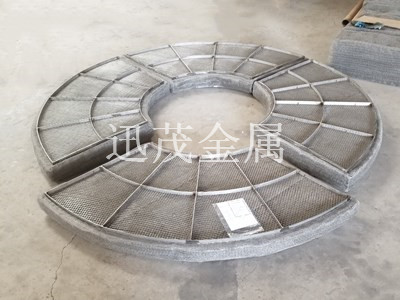

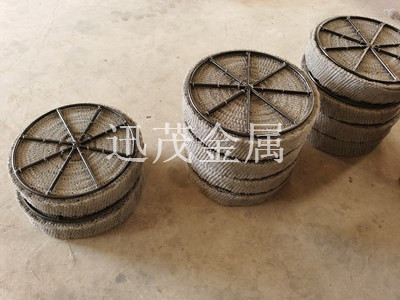

2、条形网块:条形网块是目前使用最普遍的结构，它是用丝网一层层的平铺至规定层数，再在网层上面与下面各放一块格栅，然后将网层压至所需厚度尺寸，用定距杆与钩使其成为一整块，条形网块的形状与尺寸，随公称直径与分块数量而变化。

3、网块安装：网块安装时，有从上往下装、从下往上装，当人孔位置开设在丝网除沫器的上面或无人孔而有设备法兰时，选用上装式丝网除沫器，人孔位置开设在丝网除沫器的下面，选用下装式丝网除沫器。

丝网除沫器还可以按材质分为;F46聚全氟乙烯丝网除沫器、聚丙烯PP丝网除沫器、不锈钢丝网除沫器、除雾器等
